Опорно-поворотные устройства (ОПУ)

ОПУ — узел, без которого не работает ни кран, ни экскаватор, ни любая машина с вращающейся частью. По конструкции это крупногабаритный подшипник с зубчатым венцом,или без него: держит нагрузку от верхней части машины и обеспечивает плавный поворот. В каталоге — типовые решения под спецтехнику и промышленное оборудование: от компактных узлов до тяжелых серий под высокие нагрузки.

Где применяются

Автокраны, башенные и гусеничные краны, экскаваторы, манипуляторы, буровые установки, подъемные платформы и автовышки (АГП), лесозаготовительная техника с поворотным манипулятором. В промышленности — поворотные столы станков, сварочные позиционеры, упаковочные и роботизированные линии. Везде, где часть машины вращается под нагрузкой, стоит ОПУ

Типы конструкций

По типу тел качения:

• Шариковые — однорядные и двухрядные. Однорядные держат комбинированную нагрузку (осевую, радиальную, опрокидывающий момент) при компактных габаритах. Двухрядные — повышенная несущая способность, применяются при высоких опрокидывающих моментах.

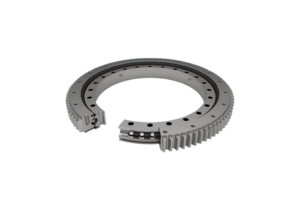

• Роликовые — только однорядные. Выше несущая способность при тех же габаритах, лучше держат ударные нагрузки. Используются на тяжелой технике: карьерные экскаваторы, мощные краны, буровые.

По типу зубчатого зацепления:

• С внешним зубчатым венцом — проще в монтаже, лучший доступ для обслуживания, стандартная практика для большинства кранов и экскаваторов.

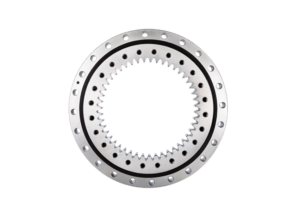

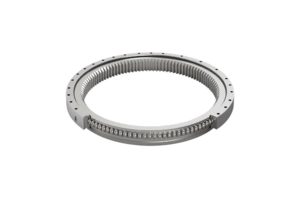

• С внутренним зубчатым венцом — компактнее по наружному диаметру, лучшая защита зубьев от загрязнений, повышенная износостойкость. Используется там, где важны габариты или агрессивная среда.

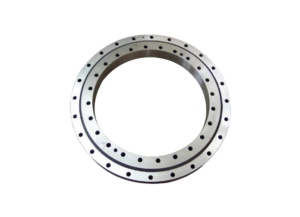

• Беззубчатые — для узлов с отдельным приводом поворота или там, где зубчатый венец не нужен по конструкции.

Параметры подбора

Подбор выполняется по следующим характеристикам:

• Диаметр — наружный, внутренний, диаметр окружности крепежных отверстий
• Высота (ширина кольца)
• Тип и количество тел качения (шарики/ролики, однорядные/двухрядные)
• Тип зацепления — внутреннее или наружное
• Параметры зубчатого венца — модуль зуба, число зубьев, угол зацепления
• Схема крепежных отверстий — количество, диаметр, шаг
• Расчетные нагрузки — осевая, радиальная, опрокидывающий момент
• Условия эксплуатации — пыль, влага, температура, режим смазки, интенсивность циклов

Если есть старое ОПУ — снимаем размеры и маркировку, подбираем аналог или замену под те же посадочные места. Если ОПУ снято с производства — возможно изготовление по чертежу или образцу.

Признаки износа и когда менять

ОПУ требует замены или диагностики при следующих симптомах:

• Люфт в поворотной платформе — увеличенный осевой или радиальный зазор
• Посторонний шум или вибрация при повороте
• Неравномерный ход — рывки, заедание, замедление в определенных позициях
• Видимые трещины или выкрашивание на дорожках качения или зубьях
• Течь смазки через уплотнения

Ранняя замена обходится дешевле, чем ремонт поворотной платформы после разрушения ОПУ под нагрузкой.

Нестандартные позиции

Если типового варианта нет — изготавливаем под заказ: по чертежу, по образцу, по параметрам. Нестандартные диаметры, крепежные схемы, усиленные серии под перегрузки. Сроки зависят от сложности, большинство позиций закрывается без длительного ожидания.

Пришлите маркировку, чертеж или фото с размерами — уточним наличие, совместимость и сроки поставки.
